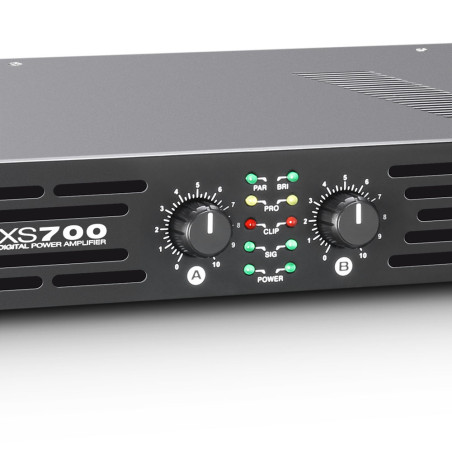

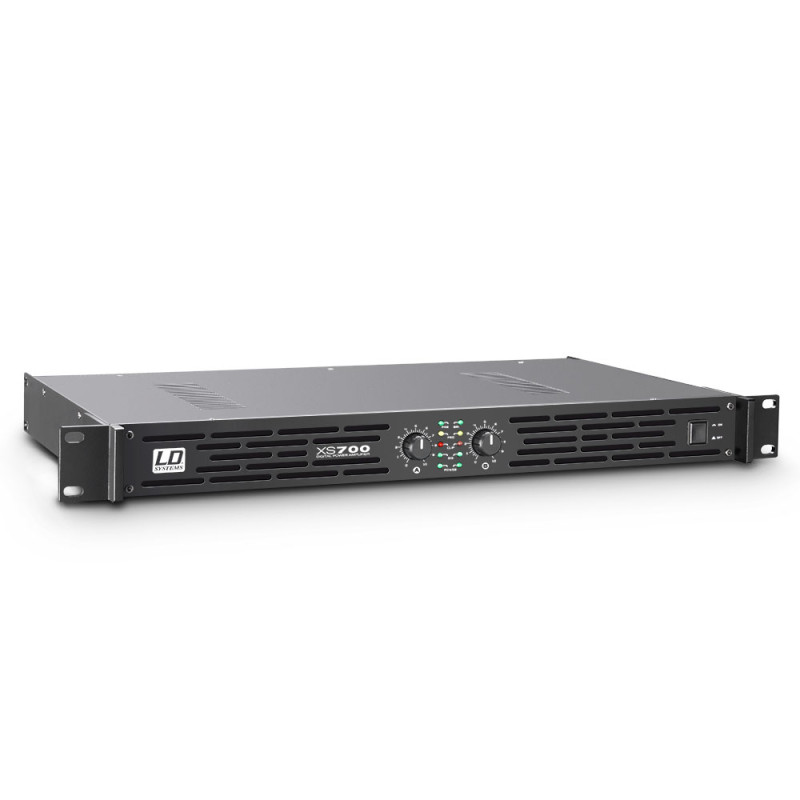

XS 700 - Amplificateur de puissance Classe D

Présentation

Le LD Systems XS700 est un amplificateur de puissance 2 canaux à découpage Classe D, pensé pour les applications où le transport léger et l'encombrement réduit sont prioritaires, en usage mobile comme en installation fixe, tout en offrant la puissance la plus élevée de sa gamme. Il fait partie de la XS Series de LD Systems, qui regroupe également les modèles XS200 et XS400.

En mode Stereo, chaque canal reste indépendant, avec une puissance de 2 x 200 W RMS sous 8 Ω et 2 x 350 W RMS sous 4 Ω. Le mode Parallel envoie le signal de l'entrée A sur les deux canaux simultanément, la commande de volume du canal A faisant alors référence. Le mode Bridge couple les deux canaux pour délivrer 700 W sous 8 Ω sur une charge unique, l'impédance totale du système d'enceintes ne devant pas descendre en dessous de 8 Ω dans ce mode. Le gain d'entrée est réglable sur 3 positions (26, 28 ou 34 dB). L'appareil couvre une réponse en fréquence de 20 Hz à 20 kHz avec un taux de distorsion harmonique inférieur à 0,1 %.

Points forts du LD Systems XS700 :

• Étage de sortie Classe D pour une puissance élevée dans un format compact (1U, 3,4 kg)

• Ventilateur asservi à la température pour une dissipation adaptée à la charge

• 3 modes de fonctionnement : Stereo, Parallel, Bridge

• Entrées XLR, Jack 6,35 mm et RCA pour s'adapter à toute source

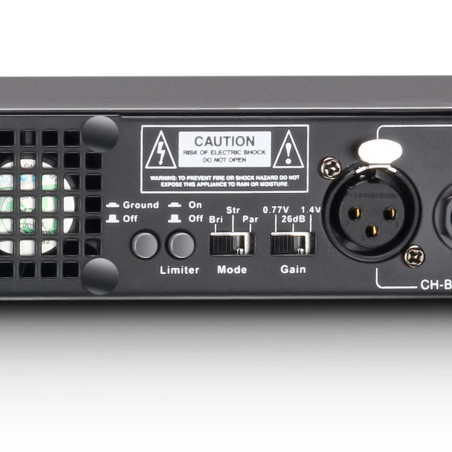

• Limiteur de crête commutable et fonction Ground Lift

• Protections intégrées : surtension, démarrage progressif (soft-start), continu (DC), surchauffe, court-circuit

Pour des besoins de puissance moindres ou un format plus léger, la XS Series propose également le XS200 (2 x 100 W sous 4 Ω, refroidissement par convection) et le XS400 (2 x 200 W sous 4 Ω).

Caractéristiques techniques

• Configuration : amplificateur stéréo 2 canaux, Classe D, modes Stereo / Parallel / Bridge

• Puissance de sortie : 2 x 200 W RMS sous 8 Ω / 2 x 350 W RMS sous 4 Ω

• Puissance en mode Bridge : 700 W sous 8 Ω (impédance totale minimale requise dans ce mode : 8 Ω)

• Réponse en fréquence : 20 Hz - 20 kHz

• Taux de distorsion harmonique (THD) : < 0,1 %

• Gain en tension (position gauche / centre / droite) : 34 dB / 26 dB / 28 dB

• Sensibilité d'entrée (position gauche / centre / droite) : 0,77 V / 1,8 V / 1,4 V

• Protections : surtension, démarrage progressif (soft-start), continu (DC), surchauffe, court-circuit

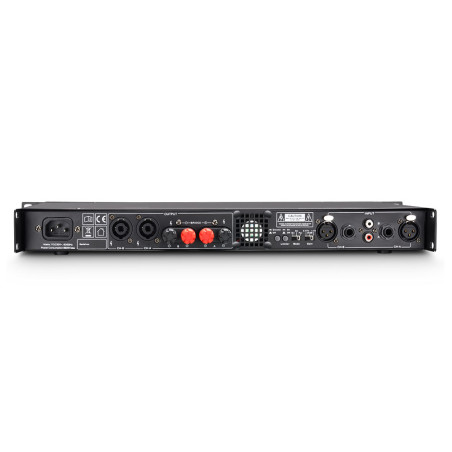

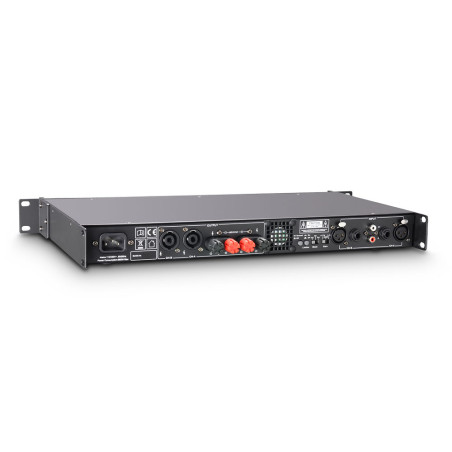

• Connectique : 2 entrées ligne (XLR symétrique, Jack 6,35 mm symétrique, RCA asymétrique), 2 sorties haut-parleurs (Speakon compatible et bornier), alimentation secteur IEC

• Alimentation : 115 V AC / 230 V AC, commutable

• Consommation à pleine charge : 860 W

• Refroidissement : ventilateur asservi à la température

• Dimensions (L x H x P) : 482 x 44 x 244 mm

• Poids : 3,4 kg

FAQ

Quelle est la puissance du LD Systems XS700 ?

Le XS700 délivre 2 x 200 W RMS sous 8 Ω et 2 x 350 W RMS sous 4 Ω en mode Stereo. En mode Bridge, il atteint 700 W sous 8 Ω, l'impédance totale du système d'enceintes ne devant pas descendre en dessous de cette valeur.

Le XS700 propose-t-il un mode Bridge ?

Oui. Le mode Bridge couple les deux canaux en un seul canal mono plus puissant, avec le canal A comme entrée et comme réglage de volume de référence. L'impédance totale du système d'enceintes connecté ne doit pas descendre en dessous de 8 Ω dans ce mode.

Quelle est la différence entre les modes Stereo, Parallel et Bridge du XS700 ?

En mode Stereo, les deux canaux sont indépendants et peuvent recevoir des signaux différents. En mode Parallel, le signal de l'entrée A est envoyé simultanément sur les deux canaux. En mode Bridge, les deux canaux sont couplés en un seul canal mono à puissance doublée.

Quels câbles utiliser pour raccorder le XS700 à mes enceintes ?

Nous recommandons des câbles haut-parleurs de section adaptée à la longueur du tirage, avec connecteurs Speakon pour un verrouillage sécurisé. Retrouvez notre sélection de câble audio.

Le XS700 fait-il partie d'une gamme d'amplificateurs plus large ?

Oui, il appartient à la XS Series de LD Systems, qui regroupe également le XS200 (moins puissant, refroidi par convection) et le XS400 (puissance intermédiaire), le XS700 étant le modèle le plus puissant du trio.
