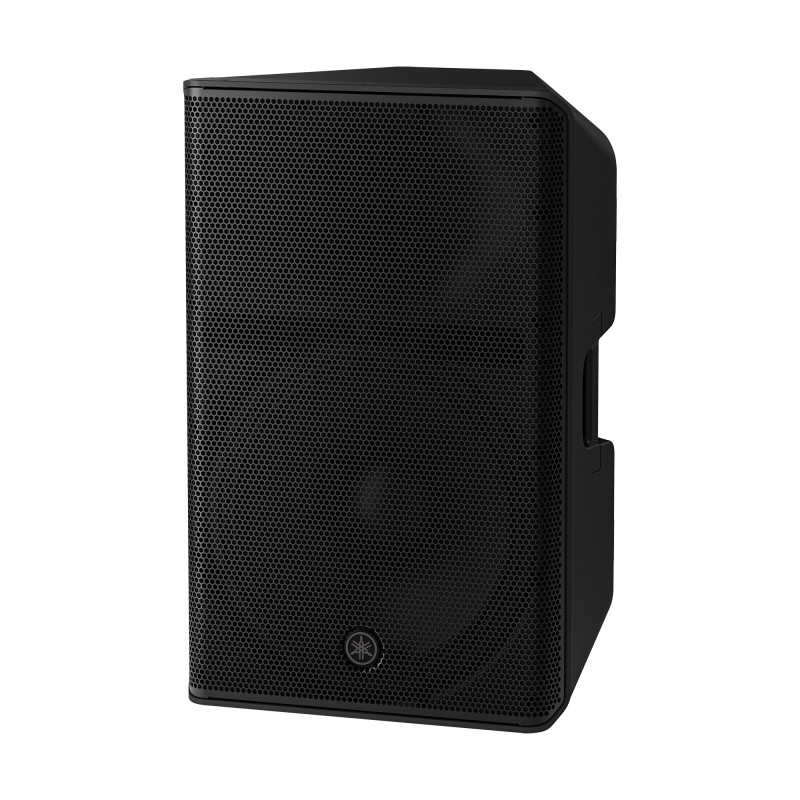

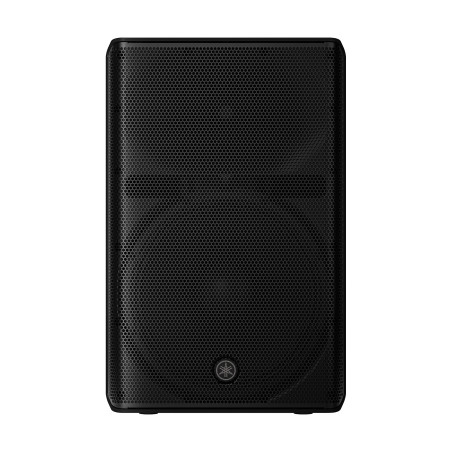

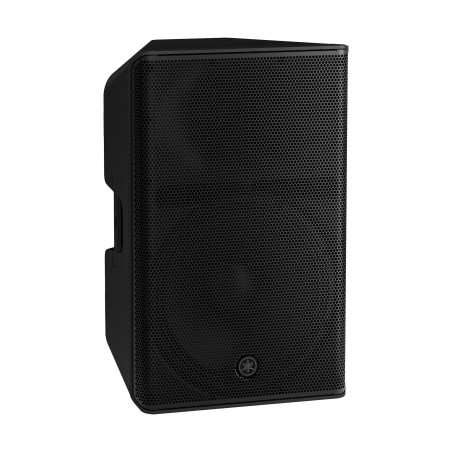

CXR15 MK3 - Enceinte passive 15 "

La CXR15mk3 se monte sur pied, se suspend, se fixe sur lyre ou se pose au sol en retour de scène. Son coffret en polypropylène moulé reçoit deux inserts pour tube de 35 mm, au choix à 0° ou incliné de 7° vers le bas. Posée sur le côté, elle forme un retour de scène incliné à 52°, et sa conception symétrique permet de disposer deux enceintes en miroir. Deux poignées latérales facilitent la manutention de ses 19,0 kg.

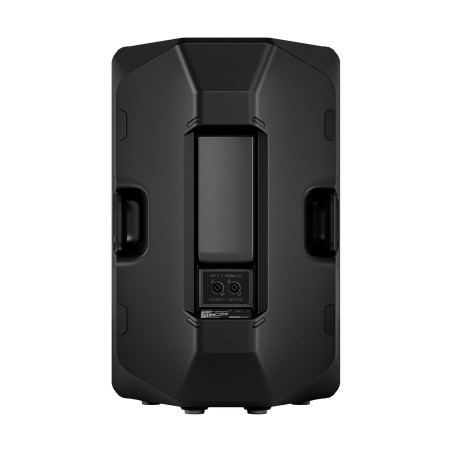

Côté acoustique, le pavillon de grand diamètre contrôle la directivité sur une large plage de fréquences, et l'évent central de grande taille réduit le bruit d'air et l'effet des ondes stationnaires. Le woofer de 15" à bobine mobile de 3" et la chambre de compression à gorge de 1" se raccordent à 1,8 kHz. La sensibilité atteint 95 dB SPL (1 W / 1 m) et la tenue en puissance 300 W en bruit, 600 W en programme et 1200 W crête. Deux embases speakON NL4MP câblées en parallèle permettent de relier une seconde enceinte depuis le même canal d'amplificateur.

Options d'installation prévues par Yamaha :

• Sur pied : insert Ø 35 mm à 0° ou -7°, compatible avec les pieds d'enceintes du commerce

• En suspension : 2 points supérieurs et 1 point arrière pour boulons à œil M10 de 18 mm maximum

• Sur lyre : lyre UB-DXR15A en option, pour un montage mural ou au plafond, vertical ou horizontal

• Au sol : retour de scène avec un angle de 52°

Pour le renfort de grave, elle s'associe au caisson passif Yamaha. La housse est proposée en option.

Caractéristiques techniques

• Modèle : Yamaha CXR15mk3, enceinte passive 2 voies bass-reflex

• Haut-parleurs : woofer cône 15" (bobine 3"), chambre de compression membrane 1,75" à gorge 1"

• Puissance admissible : 300 W (bruit), 600 W (programme), 1200 W (crête)

• Impédance nominale : 8 Ω

• Plage de fréquences (-10 dB) : 50 Hz - 20 kHz

• Fréquence de coupure : 1,8 kHz

• Dispersion : 90° (H) x 60° (V)

• Sensibilité : 95 dB SPL (1 W / 1 m, dans l'axe)

• Niveau crête calculé : 126 dB SPL

• Connectique : 2 speakON NL4MP câblés en parallèle

• Coffret : polypropylène, noir

• Insert pour pied : 2 x Ø 35 mm (dessous, 0° ou -7°)

• Points d'accroche : 2 dessus + 1 arrière (boulons à œil M10 x 18 mm), 2 dessous + 2 latéraux (M8 x 25 mm, lyre UB-DXR15A)

• Angle en retour de scène : 52°

• Poignées : 2 latérales

• Fourni : document « À lire en premier » (enceinte passive, câbles speakON non fournis)

• Options : lyre UB-DXR15A, housse SPCVR-DXR153

• Dimensions (L x H x P) : 447 x 699 x 380 mm

• Poids : 19,0 kg

FAQ : Yamaha CXR15mk3

Quel amplificateur choisir pour la Yamaha CXR15mk3 ?

Yamaha recommande un amplificateur de 480 à 750 W, soit 0,8 à 1,25 fois ses 600 W programme, et un processeur ou un amplificateur avec DSP pour régler la coupure et l'égalisation. Un amplificateur plus puissant est envisageable si l'enceinte est protégée par un limiteur.

Peut-on brancher deux enceintes passives CXR15mk3 sur un même canal ?

Oui, grâce aux deux embases speakON câblées en parallèle : l'amplificateur alimente la première enceinte, qui renvoie le signal vers la seconde. Deux enceintes de 8 Ω en parallèle présentent une charge de 4 Ω, que l'amplificateur doit pouvoir accepter. Ne raccordez jamais deux sorties d'amplificateur sur les deux embases d'une même enceinte.

Comment suspendre la CXR15mk3 ?

Utilisez des boulons à œil M10 de 18 mm maximum, conformes aux normes locales, vissés avec frein-filet et rondelle dans les deux points supérieurs, complétés par le point arrière pour l'inclinaison. L'angle entre la verticale et le câble ne doit pas dépasser 45°, et un câble de sécurité est indispensable.

Peut-on poser la CXR15mk3 sur le caisson CXS18mk3 ?

Oui : le Yamaha CXS18mk3 accepte sur son insert une enceinte de 19,0 kg et 70 cm de haut au maximum, avec un tube de 120 cm maximum, ce qui correspond à la CXR15mk3.
