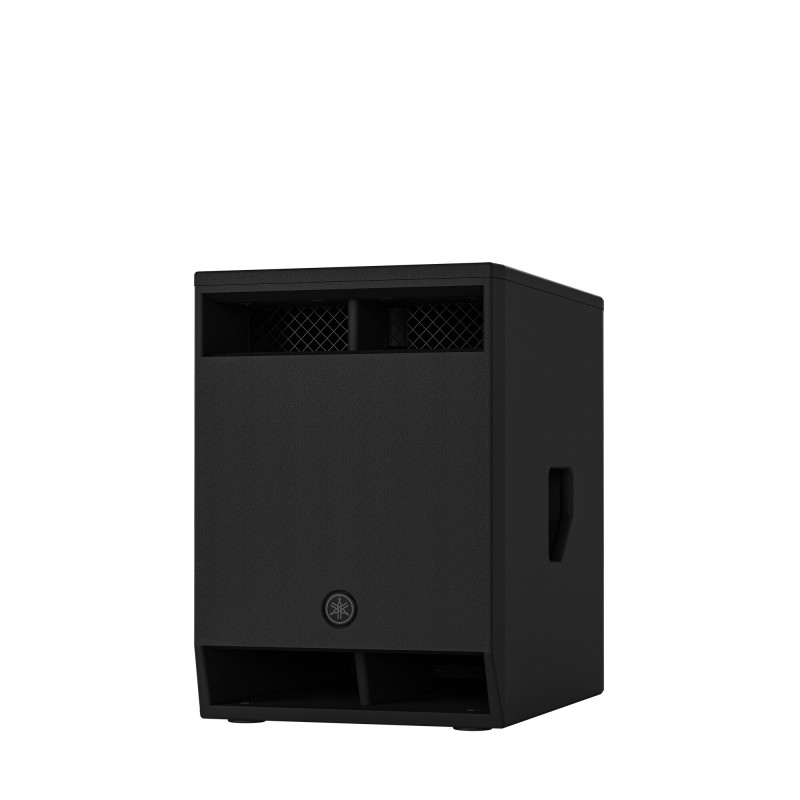

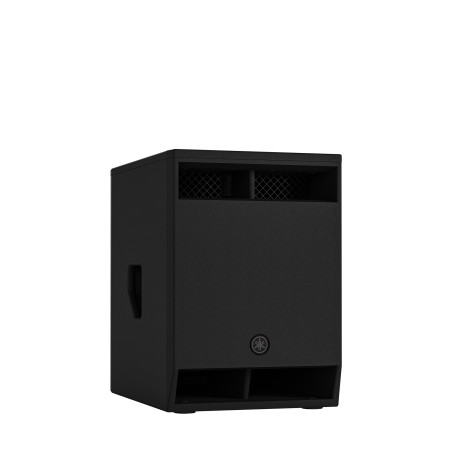

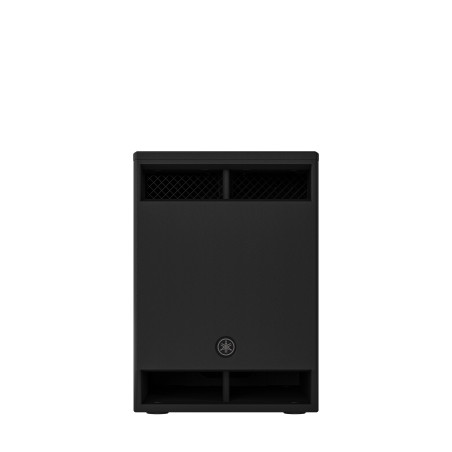

CXS12 MK3 - Caisson de basses passif 12"

En lieu de spectacle comme en installation fixe, le CXS12mk3 se place au pied de l'enceinte principale ou la reçoit sur pied, alimenté par un amplificateur de puissance externe. Avec le traitement DSP recommandé par Yamaha, sa plage descend à 38 Hz (38 à 140 Hz à -10 dB). Sa tenue en puissance atteint 325 W en bruit, 650 W en programme et 1300 W crête, pour une sensibilité de 94 dB SPL (1 W / 1 m) et un niveau crête calculé de 125 dB SPL, en demi-espace.

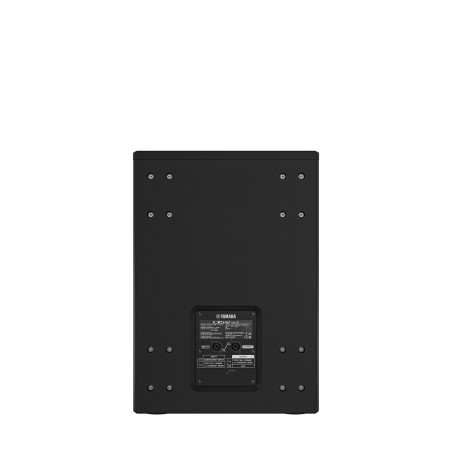

Le coffret en contreplaqué, peint à la polyurée, intègre des nervures de renfort et un évent évasé qui limite le bruit d'air. Deux embases speakON NL4MP assurent l'entrée et la sortie : le caisson utilise les contacts 1+/1-, et le signal reçu sur 2+/2- est renvoyé vers la sortie pour alimenter une enceinte large bande ou un second caisson en montage cardioïde, avec un seul câble 4 conducteurs depuis l'amplificateur. Le réglage de la coupure et de l'égalisation passe par un processeur ou un amplificateur avec DSP.

Deux montages sur pied validés par Yamaha :

• Enceinte de 15,4 kg et 60 cm de haut maximum, avec un tube de 105 cm maximum

• Enceinte de 12,2 kg et 50 cm de haut maximum, avec un tube de 120 cm maximum

• Insert compatible avec les tubes de 35 mm et les pieds filetés M20

Caractéristiques techniques

• Modèle : Yamaha CXS12mk3, caisson de basses passif passe-bande

• Haut-parleur : 12", bobine mobile 3"

• Puissance admissible : 325 W (bruit), 650 W (programme), 1300 W (crête)

• Impédance nominale : 4 Ω

• Plage de fréquences (-10 dB) : 42 Hz - 180 Hz en passif, 38 Hz - 140 Hz avec traitement DSP recommandé

• Sensibilité : 94 dB SPL (1 W / 1 m, demi-espace)

• Niveau crête calculé : 125 dB SPL (demi-espace)

• Connectique : 2 speakON NL4MP (1 entrée, 1 sortie)

• Coffret : contreplaqué, peinture polyurée noire

• Insert pour pied : Ø 35 mm (profondeur 80 mm) et M20 (filetage 25 mm)

• Charge admissible sur l'insert : 15,4 kg / 60 cm avec tube de 105 cm max., ou 12,2 kg / 50 cm avec tube de 120 cm max.

• Poignées : 2 latérales

• Fourni : document « À lire en premier »

• Options : housse SPCVR-DXS123, roulettes SPW-1

• Dimensions (L x H x P) : 400 x 567 x 570 mm

• Poids : 32,0 kg

FAQ : Yamaha CXS12mk3

Quelle enceinte installer sur pied au-dessus du Yamaha CXS12mk3 ?

Tout dépend de la longueur du tube. Jusqu'à 105 cm, l'enceinte peut peser 15,4 kg et mesurer 60 cm. Avec un tube de 120 cm, la limite passe à 12,2 kg et 50 cm de haut.

Quel amplificateur associer à ce caisson de basses 12 pouces ?

La règle Yamaha est de choisir un amplificateur de 0,8 à 1,25 fois la puissance programme, soit environ 520 à 810 W pour les 650 W du CXS12mk3, avec un processeur ou un DSP intégré pour la coupure et l'égalisation. Un amplificateur plus puissant est possible si un limiteur protège le caisson.

Peut-on réaliser un montage cardioïde avec le CXS12mk3 ?

Oui, à partir de plusieurs caissons : un processeur génère les signaux avant et arrière, un amplificateur deux canaux les distribue, et la sortie speakON permet de les faire circuler dans un seul câble 4 conducteurs. Yamaha publie les réglages de processeur adaptés sur la page produit de la série CXSmk3.

Combien de personnes faut-il pour déplacer le Yamaha CXS12mk3 ?

Yamaha recommande deux personnes au minimum, câbles débranchés, en le tenant par la partie indiquée de ses poignées latérales. Les roulettes SPW-1 en option se fixent avec les vis déjà présentes à l'arrière du caisson.
