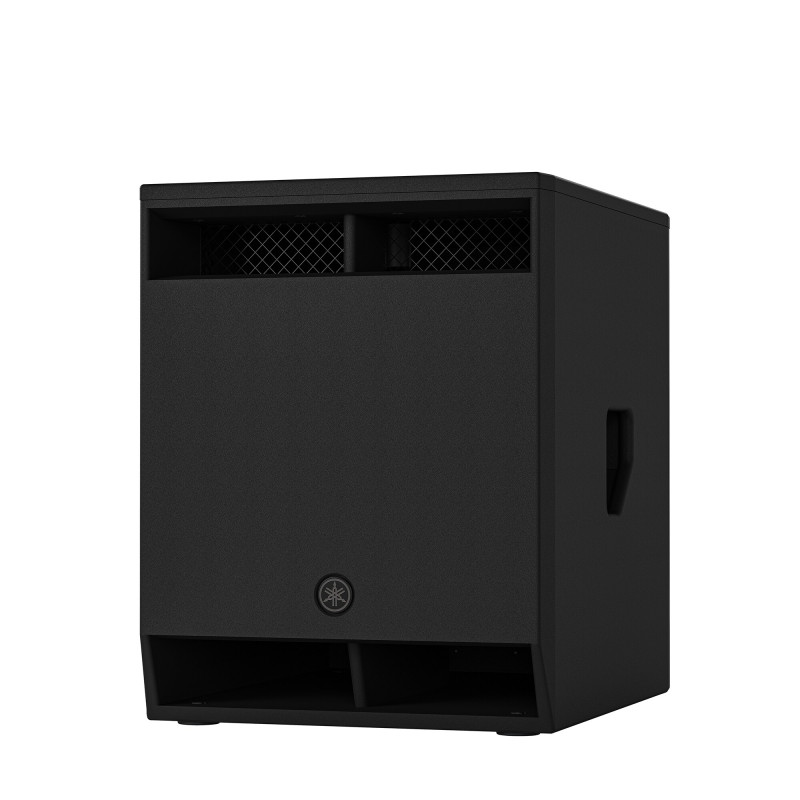

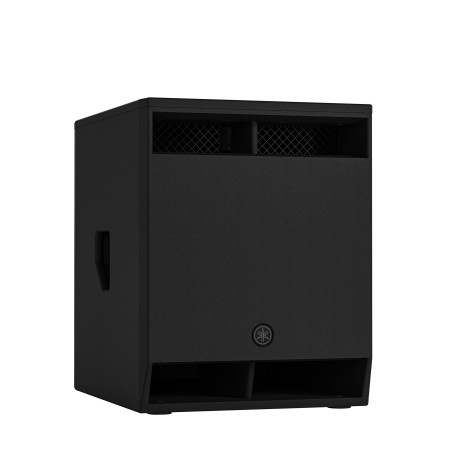

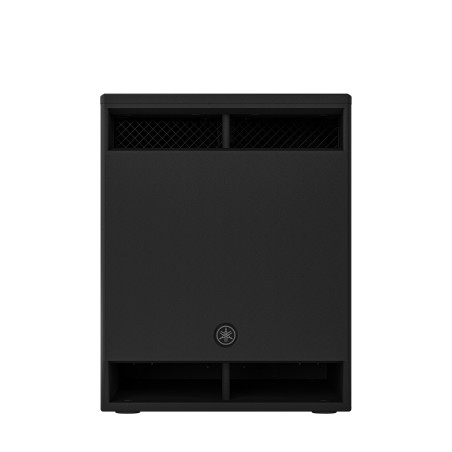

CXS15 MK3 - Caisson de basses passif 15"

Membre de la série CXSmk3, le CXS15mk3 se branche sur un amplificateur de puissance externe, en exploitation mobile comme en installation fixe. Il se transporte à deux personnes par ses poignées latérales, et son insert pour pied, compatible Ø 35 mm et M20, reçoit une enceinte large bande de 19,0 kg maximum pour un montage sur pied au-dessus du caisson.

La tenue en puissance est de 325 W en bruit, 650 W en programme et 1300 W crête, pour une sensibilité de 95 dB SPL (1 W / 1 m) et un niveau crête calculé de 126 dB SPL, tous deux mesurés en demi-espace. Des nervures internes limitent les résonances du coffret en contreplaqué, et l'évent évasé réduit le bruit d'air à fort niveau. Une fréquence de coupure et une égalisation réglées par processeur ou amplificateur DSP sont nécessaires pour obtenir la réponse annoncée.

Deux façons de câbler le système avec les embases speakON NL4MP :

• Câbles séparés : un canal de l'amplificateur par élément, le caisson recevant son signal sur les contacts 1+/1- de l'entrée

• Câble unique 4 conducteurs : signal du caisson sur 1+/1-, signal de l'enceinte large bande sur 2+/2-, puis renvoi vers l'enceinte par la sortie speakON du caisson

• Le même principe de câble unique sert à acheminer les signaux avant et arrière d'un montage cardioïde

Le caisson se complète avec une enceinte passive de la série CXRmk3.

Caractéristiques techniques

• Modèle : Yamaha CXS15mk3, caisson de basses passif passe-bande

• Haut-parleur : 15", bobine mobile 3"

• Puissance admissible : 325 W (bruit), 650 W (programme), 1300 W (crête)

• Impédance nominale : 4 Ω

• Plage de fréquences (-10 dB) : 40 Hz - 180 Hz en passif, 35 Hz - 140 Hz avec traitement DSP recommandé

• Sensibilité : 95 dB SPL (1 W / 1 m, demi-espace)

• Niveau crête calculé : 126 dB SPL (demi-espace)

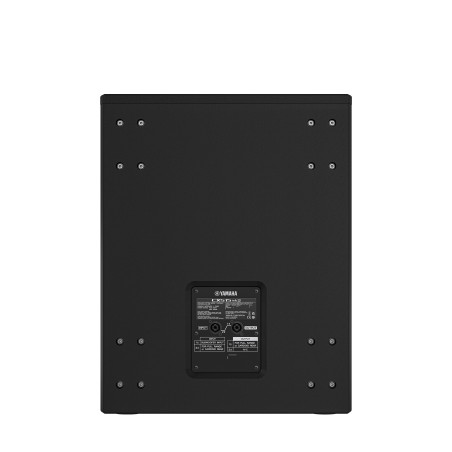

• Connectique : 2 speakON NL4MP (1 entrée, 1 sortie)

• Coffret : contreplaqué, peinture polyurée noire

• Insert pour pied : Ø 35 mm (profondeur 80 mm) et M20 (filetage 25 mm)

• Charge admissible sur l'insert : enceinte de 19,0 kg et 70 cm de haut maximum, tube de 120 cm maximum

• Poignées : 2 latérales

• Fourni : document « À lire en premier »

• Options : housse SPCVR-DXS153, roulettes SPW-1

• Dimensions (L x H x P) : 480 x 611 x 614 mm

• Poids : 35,0 kg

FAQ : Yamaha CXS15mk3

Quelle puissance d'amplificateur pour le Yamaha CXS15mk3 ?

Yamaha conseille un amplificateur de 0,8 à 1,25 fois la puissance programme de l'enceinte. Pour les 650 W programme du CXS15mk3, cela représente environ 520 à 810 W. Une puissance supérieure reste envisageable si un limiteur protège le caisson.

Pourquoi un processeur est-il nécessaire avec ce caisson de basses passif ?

Le CXS15mk3 est un caisson passif : Yamaha indique que la fréquence de coupure et l'égalisation doivent être réglées par un processeur ou un amplificateur avec DSP pour exploiter ses performances ; la plage étendue de 35 à 140 Hz correspond à ce traitement recommandé.

Quelles enceintes monter sur pied au-dessus du CXS15mk3 ?

Toute enceinte de 19,0 kg et 70 cm de haut au maximum, avec un tube de 120 cm maximum. Pour empiler une enceinte directement sur le caisson, alignez ses pieds en caoutchouc sur les encoches prévues sur le dessus.

Peut-on ajouter des roulettes au Yamaha CXS15mk3 ?

Oui, les roulettes SPW-1 (en option) se fixent à l'arrière avec les vis déjà présentes sur le caisson. Sans roulettes, ces vis doivent rester en place pour éviter une fuite d'air qui dégraderait le son. Yamaha n'autorise que les roulettes conçues pour la série CXSmk3.
