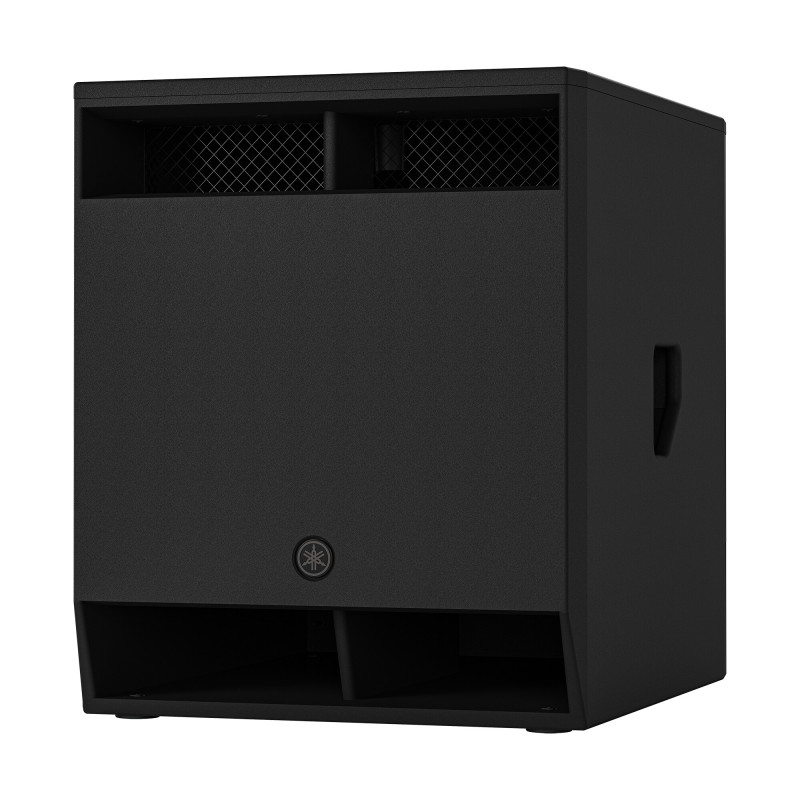

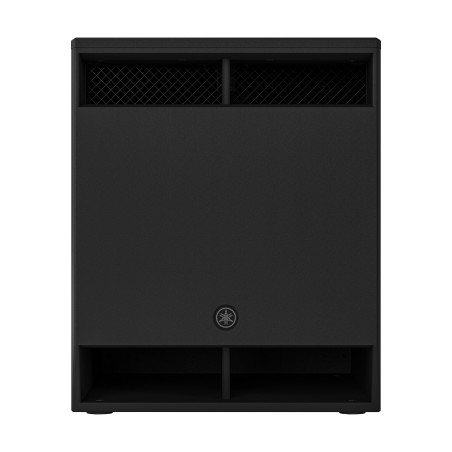

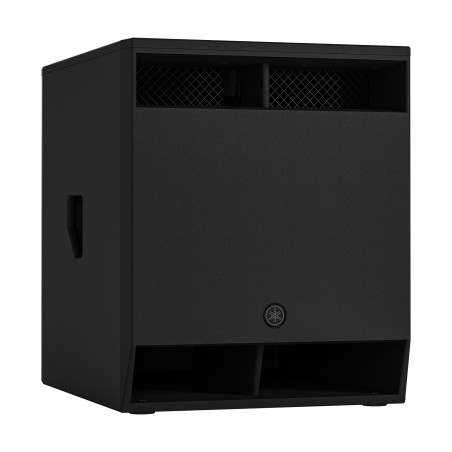

CXS18 MK3 - Caisson de basses passif 18"

Le CXS18mk3 s'adresse aux systèmes de sonorisation à amplification séparée, en lieu de spectacle comme en installation fixe. Sa charge passe-bande est complétée par des nervures de renfort contre les résonances et un évent évasé qui limite le bruit d'air à fort niveau. Le coffret en contreplaqué reçoit une peinture polyurée résistante aux rayures.

Côté chiffres, Yamaha annonce une sensibilité de 96 dB SPL (1 W / 1 m) et un niveau crête calculé de 129 dB SPL, mesurés en demi-espace, pour une tenue en puissance de 500 W en bruit, 1000 W en programme et 2000 W crête. Le raccordement se fait par deux embases speakON NL4MP : le haut-parleur est câblé sur les contacts 1+/1- de l'entrée, et le signal présent sur 2+/2- est renvoyé vers les contacts 1+/1- de la sortie. Un seul câble speakON 4 conducteurs peut ainsi transporter depuis l'amplificateur le signal du caisson et celui de l'enceinte large bande, ou les signaux avant et arrière d'un montage cardioïde.

À prévoir pour exploiter le CXS18mk3 :

• Un processeur ou un amplificateur avec DSP pour régler la fréquence de coupure et l'égalisation, conditions nécessaires selon Yamaha pour obtenir les performances annoncées

• Un amplificateur de 800 à 1250 W, soit 0,8 à 1,25 fois la puissance programme du caisson

• Des câbles d'enceinte speakON, non fournis

• En option, les roulettes SPW-1 et la housse SPCVR-DXS183

Son insert accepte les tubes de 35 mm et les pieds filetés M20.

Caractéristiques techniques

• Modèle : Yamaha CXS18mk3, caisson de basses passif passe-bande

• Haut-parleur : 18", bobine mobile 4"

• Puissance admissible : 500 W (bruit), 1000 W (programme), 2000 W (crête)

• Impédance nominale : 4 Ω

• Plage de fréquences (-10 dB) : 35 Hz - 150 Hz en passif, 32 Hz - 120 Hz avec traitement DSP recommandé

• Sensibilité : 96 dB SPL (1 W / 1 m, demi-espace)

• Niveau crête calculé : 129 dB SPL (demi-espace)

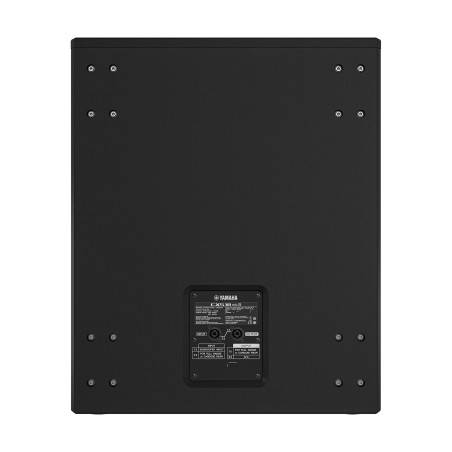

• Connectique : 2 speakON NL4MP (1 entrée, 1 sortie)

• Coffret : contreplaqué, peinture polyurée noire

• Insert pour pied : Ø 35 mm (profondeur 80 mm) et M20 (filetage 25 mm)

• Charge admissible sur l'insert : enceinte de 19,0 kg et 70 cm de haut maximum, tube de 120 cm maximum

• Poignées : 2 latérales

• Fourni : document « À lire en premier »

• Options : housse SPCVR-DXS183, roulettes SPW-1

• Dimensions (L x H x P) : 563 x 683 x 721 mm

• Poids : 49,0 kg

FAQ : Yamaha CXS18mk3

Quel amplificateur choisir pour le Yamaha CXS18mk3 ?

Yamaha recommande un amplificateur dont la puissance est comprise entre 0,8 et 1,25 fois la puissance programme du caisson, soit 800 à 1250 W. Un modèle plus puissant reste possible si le caisson est protégé par un limiteur. Un processeur ou un amplificateur avec DSP est nécessaire pour régler la coupure et l'égalisation.

Comment câbler ce caisson de basses passif avec une enceinte large bande ?

Deux solutions sont possibles. Avec deux câbles, chaque canal de l'amplificateur alimente séparément le caisson et l'enceinte. Avec un seul câble speakON 4 conducteurs, l'amplificateur envoie le signal du caisson sur 1+/1- et celui de l'enceinte sur 2+/2- vers l'entrée du CXS18mk3 ; l'enceinte se branche ensuite sur la sortie, où le signal 2+/2- est renvoyé sur 1+/1-.

Quelle enceinte peut-on poser sur pied au-dessus du CXS18mk3 ?

L'insert accepte une enceinte de 19,0 kg et 70 cm de haut au maximum, avec un tube de 120 cm maximum.

Le Yamaha CXS18mk3 peut-il fonctionner en mode cardioïde ?

Oui, avec plusieurs caissons, un processeur qui génère les signaux avant et arrière et un amplificateur à deux canaux. La sortie speakON permet de faire passer ces deux signaux dans un seul câble 4 conducteurs. Les réglages du processeur propres à la série sont publiés par Yamaha sur la page produit CXSmk3.
