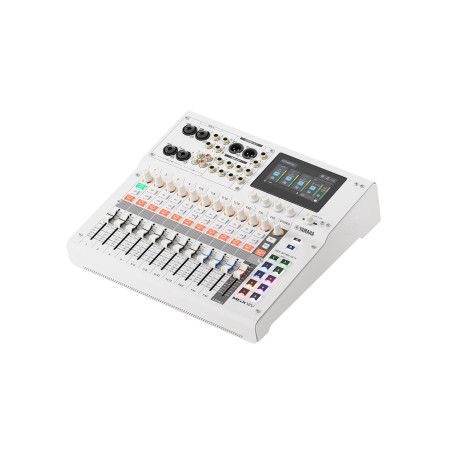

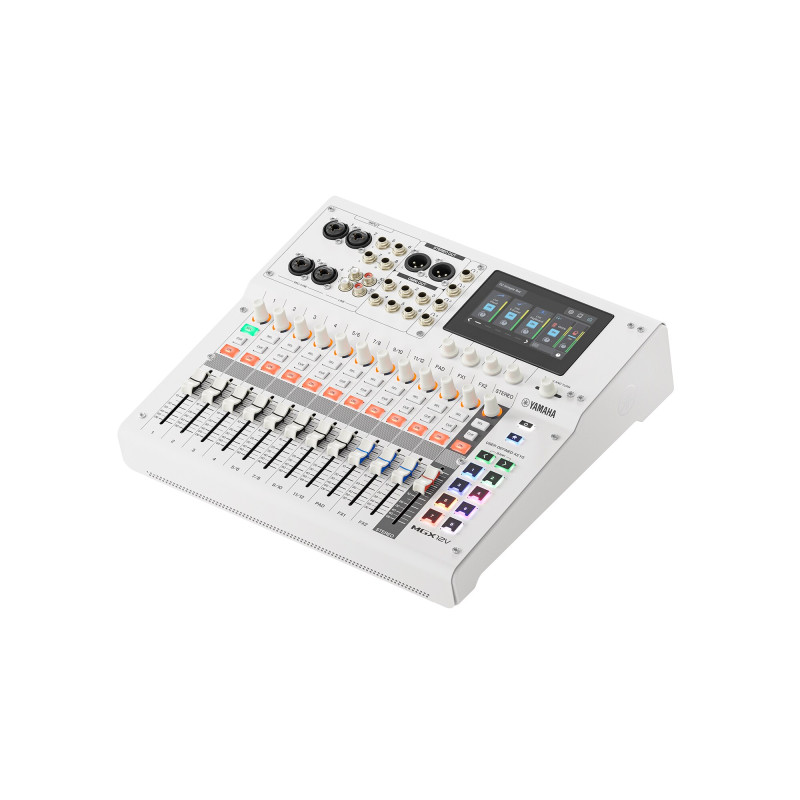

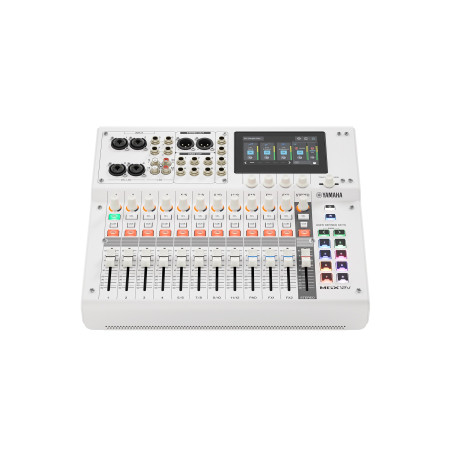

MGX12V-W - Console de mixage numérique 12 canaux interface HDMI

Au sein de la série MGX, la MGX12V-W reprend la base audio de la Yamaha MGX12-W (même capacité de mixage, même puce DSP SSP3, même écran tactile 4,3 pouces et mêmes 12 faders de 60 mm) et y ajoute le traitement des signaux vidéo HDMI. Elle s'adresse aux configurations où le son et l'image convergent vers le même poste : streaming live, podcast filmé, captation d'une conférence ou événement hybride diffusé en ligne en même temps qu'il est sonorisé en salle.

Le signal reçu sur l'HDMI IN (caméra, lecteur Blu-ray, console de jeux) est renvoyé tel quel vers un écran de contrôle par l'HDMI THRU et, en parallèle, converti au format UVC pour être transmis à l'ordinateur par le port USB MAIN, sans pilote sous Windows et macOS. La résolution va jusqu'à 4K60, 1440p120 et 1080p240, avec prise en charge HDR10 et HLG. L'audio HDMI est accepté jusqu'à 8 canaux PCM 24 bits / 192 kHz, réduit en stéréo et routé vers un canal d'entrée de la console. Comme il n'est pas intégré au flux vidéo envoyé à l'ordinateur, il repart séparément par l'interface audio USB, qui gère jusqu'à 18 entrées / 18 sorties en 32 bits / 96 kHz avec le pilote Yamaha Steinberg USB Driver.

Points à connaître pour la partie vidéo :

• Le port USB MAIN demande un câble USB-C conforme à la norme USB 3.0 ou supérieure, de moins de 3 mètres (aucun câble USB n'est fourni).

• Une source protégée par HDCP ne peut être capturée ni en image ni en son : la protection se désactive sur la source ou dans le menu HDMI de la console.

• Les fonctions ARC et eARC ne sont pas prises en charge.

• Le signal HDMI ne passe plus lorsque la console est en veille.

Caractéristiques techniques

• Modèle : Yamaha MGX12V, coloris blanc (MGX12V-W)

• Capacité de mixage : 4 mono + 4 stéréo + 1 Sound Pad + 2 FX

• Bus : 8 MIX + 2 FX + 1 CUE + 1 STEREO

• Traitement : puce DSP SSP3

• Fréquence d'échantillonnage : 44,1 / 48 / 88,2 / 96 kHz

• Retard de signal : inférieur à 0,4 ms (INPUT vers STEREO OUT à 96 kHz)

• Réponse en fréquence : +0,0 / -0,5 dB (20 Hz - 20 kHz)

• DHT+bruit : inférieure à 0,002 % à +4 dBu (20 Hz - 20 kHz)

• Plage dynamique : 125 dB typ. (DAC vers STEREO OUT), 115 dB typ. (MIC/LINE INPUT vers STEREO OUT)

• Bruit d'entrée équivalent : -128 dBu typ.

• Entrées analogiques : 4 micro/ligne (Combo XLR/jack TRS), 8 ligne (4 jacks TRS, 4 RCA)

• Sorties analogiques : 2 XLR (STEREO OUT), 6 jacks TRS (OMNI OUT 1 à 6)

• Casques : 4 prises jack stéréo

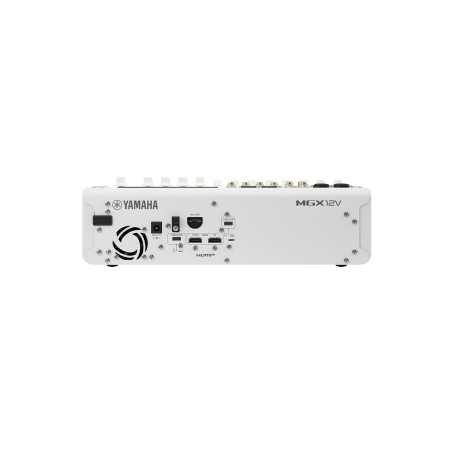

• Vidéo HDMI : 1 HDMI IN + 1 HDMI THRU (type A), jusqu'à 4K60 / 1440p120 / 1080p240, HDR10, HLG, VRR

• Audio HDMI : entrée jusqu'à 8 canaux PCM 24 bits / 192 kHz (downmix stéréo), HDMI THRU 2 canaux 24 bits / 48 kHz

• USB MAIN (USB-C) : audio 32 bits / 96 kHz, 18 entrées / 18 sorties (pilote Yamaha Steinberg USB Driver) ou 14 entrées / 12 sorties (UAC 2.0), vidéo UVC 1.1 jusqu'à 4K60

• USB SUB (USB-C) : audio 16 bits / 48 kHz, 2 entrées / 2 sorties (UAC 1.0)

• Enregistrement USB MAIN : 18 pistes max., lecture 18 pistes max.

• Carte microSD : enregistrement WAV 24 bits, 16 pistes à 44,1/48 kHz ou 8 pistes à 88,2/96 kHz, lecture 2 pistes

• Bluetooth : 5.0, A2DP, codecs SBC et AAC (réception audio)

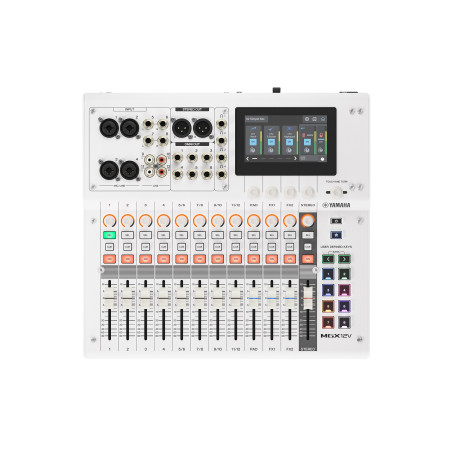

• Surface de contrôle : écran tactile 4,3 pouces, 12 faders de 60 mm, 5 encodeurs rotatifs (4 d'écran + 1 TOUCH AND TURN), 12 commandes SEND

• Alimentation : adaptateur secteur PA-300, CC 16 V / 2,4 A (100 à 240 V, 50/60 Hz)

• Consommation : 38,4 W

• Accessoires fournis : adaptateur PA-300 avec cordon, guide de démarrage, guide de sécurité, licences Cubase AI, Steinberg Plus et Basic FX Suite

• Option : kit de montage en rack RK-MGX12

• Dimensions (L x H x P) : 335 x 96 x 319 mm

• Poids : 4,1 kg

FAQ : Yamaha MGX12V-W

Quelle différence entre la Yamaha MGX12V-W et la MGX12-W ?

La partie audio est identique : même capacité de mixage, même DSP, mêmes entrées et sorties analogiques. La MGX12V-W ajoute une entrée HDMI IN, une sortie HDMI THRU et la capture vidéo UVC par USB, ce qui lui impose un câble USB 3.0 sur le port USB MAIN. Elle pèse 4,1 kg contre 3,9 kg.

Cette console de mixage peut-elle remplacer une carte d'acquisition vidéo pour le streaming ?

Pour une source HDMI unique, oui : l'image reçue sur l'HDMI IN est transmise à l'ordinateur au format UVC, jusqu'à 4K60, et apparaît dans votre logiciel sous le nom Yamaha MGX/URX Video, sans pilote sous Windows et macOS. Le son est envoyé séparément par l'interface audio USB, en assignant l'entrée HDMI à un canal de la console. Les sources protégées par HDCP ne peuvent pas être capturées.

Quel câble USB utiliser avec la Yamaha MGX12V-W ?

Aucun câble USB n'est fourni. Le port USB MAIN, qui transporte l'audio et la vidéo, demande un câble USB-C vers USB-C ou USB-A vers USB-C conforme à la norme USB 3.0 ou supérieure ; le port USB SUB se contente d'un câble USB 2.0. Yamaha recommande une longueur inférieure à 3 mètres.

Peut-on installer la MGX12V-W dans un rack 19 pouces ?

Oui, avec le kit de montage en rack RK-MGX12 proposé en option par Yamaha pour les MGX12 et MGX12V.
