Yamaha MS101 4 - Enceinte de monitoring amplifiée 4" (la pièce)

Un retour compact pour le clavier, la console ou la présentation

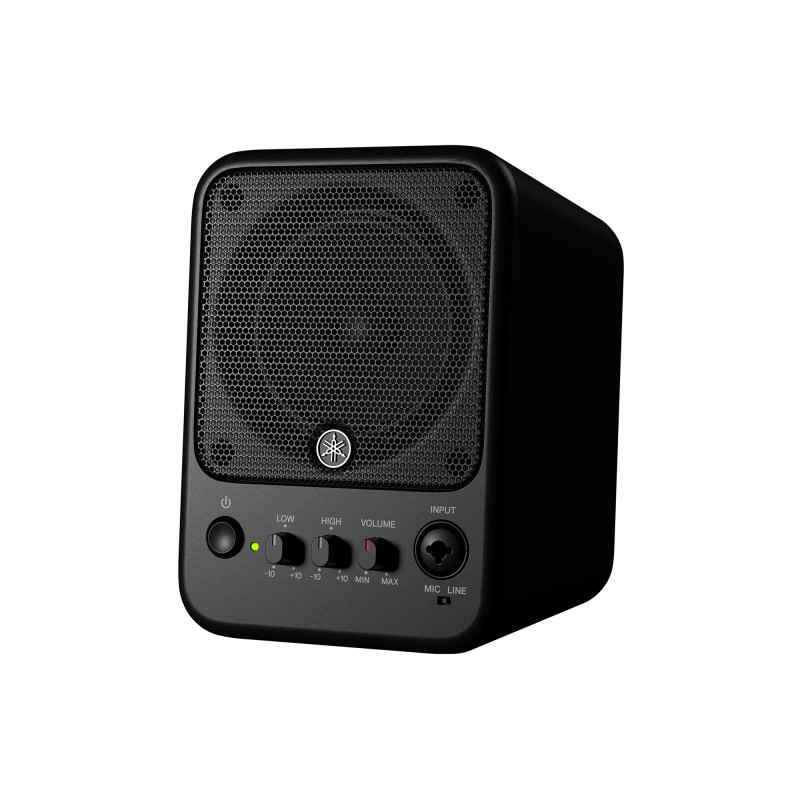

Le haut-parleur large bande 4 pouces (10 cm) est chargé en bass-reflex et alimenté par un amplificateur classe D de 30 W en puissance dynamique (20 W continu), pour une réponse de 77 Hz à 20 kHz et 115 dB SPL en crête. Deux commandes LOW et HIGH corrigent le grave et l'aigu, le bouton VOLUME règle le niveau d'écoute. Le refroidissement se fait par convection naturelle, sans ventilateur.

Les trois entrées sont mixées en interne :

• Combo XLR/jack en façade, commutable MIC/LINE : micro dynamique, synthétiseur ou console

• LINE 1, mini-jack stéréo sommé en mono : lecteur audio portable ou ordinateur

• LINE 2, jack symétrique : clavier, console de mixage ou pédale d'effets

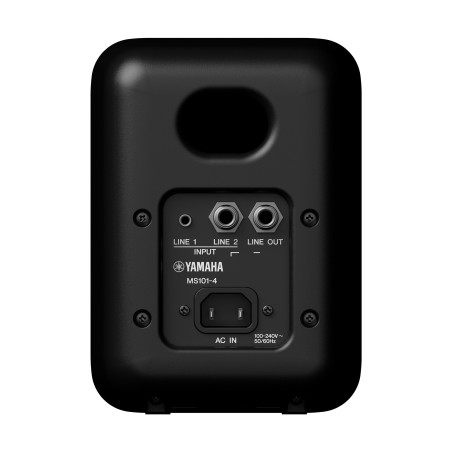

À l'arrière, une sortie LINE OUT symétrique transmet ce mix à un enregistreur ou à une seconde MS101-4.

Caractéristiques techniques

• Type : enceinte amplifiée large bande, bass-reflex

• Haut-parleur : cône 4" (10 cm), bobine 1", aimant ferrite

• Amplification : classe D, 30 W dynamique, 20 W continu

• Plage de fréquence (-10 dB) : 77 Hz - 20 kHz

• Pression acoustique max. : 115 dB SPL (crête, bruit rose à 1 m)

• Entrée avant : combo XLR/jack, commutateur MIC/LINE

• Entrées arrière : LINE 1 mini-jack stéréo, LINE 2 jack TRS

• Sortie : LINE OUT jack TRS

• Commandes : VOLUME, LOW, HIGH, alimentation

• Refroidissement : naturel, sans ventilateur

• Alimentation : 100-240 V, 50/60 Hz, embase IEC

• Consommation : 3 W en veille, 10 W à 1/8 de puissance

• Fixation : 2 inserts M5 (entraxe 60 mm), 1 insert 3/8"

• Boîtier : polypropylène noir

• Dimensions (L x H x P, sans pieds) : 142 x 196 x 187 mm

• Poids : 2,1 kg

Questions fréquentes sur la Yamaha MS101-4

Quel micro brancher sur la Yamaha MS101-4 ?

Yamaha préconise un micro dynamique sur l'entrée combo en façade, commutateur en position MIC. L'alimentation fantôme ne figure pas dans les caractéristiques de l'enceinte : un micro statique n'est donc pas prévu.

Comment relier deux enceintes MS101-4 ?

Raccordez la sortie LINE OUT de la première à une entrée ligne de la seconde. La LINE OUT délivre le mix des trois entrées, et son niveau ne dépend pas du bouton VOLUME : chaque enceinte garde son propre réglage d'écoute.

Pourquoi la MS101-4 se coupe-t-elle à fort volume ?

En cas de distorsion, l'enceinte se met hors tension pour se protéger. Baissez le volume, rallumez-la, puis restez sous le niveau qui a déclenché la coupure, sans quoi elle risque de se couper à nouveau.

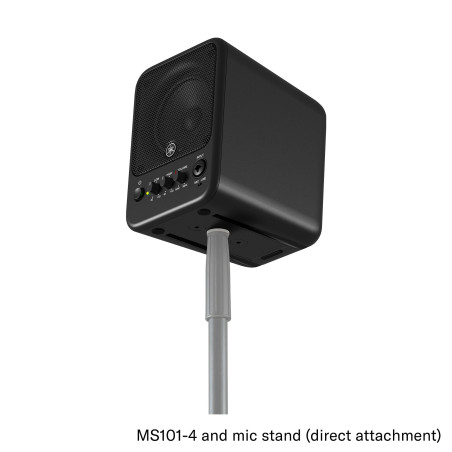

Sur quel support fixer la Yamaha MS101-4 ?

Le dessous du boîtier comporte deux inserts M5 espacés de 60 mm (vis de 6 à 10 mm) et un insert 3/8" (vis de 9 à 11 mm).
